Баки мембранные: устройство, расчет, монтаж

Нередко водопроводные системы в частном секторе функционируют нестабильно: возможны значительные перепады давления, что становится настоящей проблемой для современной бытовой техники. Для компенсации колебаний давления в водопроводных трубах применяют, чаще всего, мембранный бак для водоснабжения.

Принцип работы расширительного бака

Мембранные баки представляют собой резервуары различной емкости, выполненные из металла и оснащенные резиновой мембранной. На рынке представлены мембранные расширительные баки двух видов: с фиксированной (несменной) резиновой перегородкой и заменяемой. Их задача – аккумулировать определенное количество воды и выдавать ее в нужный момент под нужным давлением, предотвращая излишнюю нагрузку в контуре системы и снижая риск возникновения аварийных ситуаций.

Принцип работы мембранного бака: после включения, насос закачивает воду в водяную камеру, объем воздушной камеры уменьшается, а давление в баке, соответственно, увеличивается. Когда давление превысит допустимую отметку, насос отключится до тех пор, пока оно снова не уменьшиться в результате водозабора (вода к потребителю поступает непосредственно из бака). Контроль за давлением и настройка реле рабочего диапазона осуществляется по манометру.

На что обратить внимание при подборе бака

Осуществляя подбор мембранного бака для водоснабжения, следует учесть число пользователей системой, интенсивность расхода воды, ее общее количество. Все это влияет на основные параметры.

Предварительное давление в мембранном баке – важный параметр. Обычно завод-изготовитель устанавливает его не более 4 бар, а на месте происходит корректировка. От правильности настройки зависит срок службы мембраны и надежность всей системы. Предварительное давление обязательно измеряют перед монтажом при опорожненном баке, оно должно быть ниже, чем давление включения насоса.

Максимальный и фактический объем мембранного бака не совпадают. Максимальный составляет не больше 75 % от всего объема, а фактический – гораздо меньше. Так, если перепад давлений между выключением и включением насосного оборудования находится в наиболее приемлемом для автономного отопления диапазоне 2-2,5 бар, то фактический объем воды составит около 30-35% от общей емкости. Нужно отметить, чем больше разница между показателями давления включения и выключения насоса, тем фактический объем мембранного бака больше.

Минимально допустимый объем мембранного бака находится в зависимости от интенсивности водозабора, от максимально допустимого количества включений-выключений насоса в час и от того, при каких значениях давления они будут осуществляться. Определить его (приблизительно) можно по следующей формуле: V = 2Q/N, в которой V – объем, м3; Q – предполагаемый забор воды, м3/ч;

N – допустимое число включений насоса в час. Важно знать, что бак, объем которого несколько больше минимально допустимого, будет способствовать продлению срока службы двигателя насосного оборудования.

Короткая инструкция по монтажу

Хотите установить мембранный бак для водоснабжения – инструкция должна содержаться в технической документации. Рассмотрим только некоторые моменты.

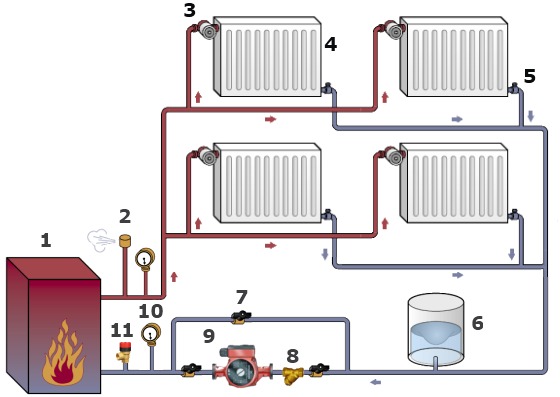

Удобнее всего установить мембранный бак до разветвления водопровода

Удобнее всего установить мембранный бак до разветвления водопровода. В помещении нужно предусмотреть возможность слива воды и подпитки системы. Температура воздуха в помещении должна быть выше нуля, замерзание воды не допустимо.

Место крепления должно иметь достаточную несущую способность. Мембранный бак не должен испытывать дополнительную статическую нагрузку от воздействия прочих агрегатов, труб и т.д.

Для установки баков объемом от 8 до 30 литров потребуется специальное настенное крепление, которое отличается повышенной прочностью. А баки большого объема лучше устанавливать на ножках.

Перед монтажом необходимо еще раз убедиться, что технический расчет сделан правильно. Обязательно нужно ознакомиться с техническими характеристиками оборудования, которые есть на его корпусе, и не допускать превышения максимально допустимого давления как в воздушной, так и в водяной камере при выставлении предварительного давления и во время эксплуатации.

Бак должен быть заземлен во избежание электролитической коррозии.

На входе в бак целесообразно установить обратный клапан, если он не предусмотрен в конструкции насоса, а на выходе – манометр для контроля давления и авт оматический клапан для выпускания воздуха.

В случае, если бак изначально не оснащен запорной арматурой, которая требуется при проведении технического осмотра, например, необходимо установить ее по месту монтажа.

Мембранные баки имеют массу преимуществ. Например, при их использовании исключается загрязнение воды, они имеют больший, по сравнению с другими, полезный объем, легко устанавливаются и практичны. Но монтаж их и эксплуатация потребуют соблюдения правил техники безопасности. Доверить установку мембранного бака лучше специалисту.
