Устройство шарового крана

Шаровой кран – это запорное приспособление, частью которого является подвижная деталь затвора, имеющая сферическую форму тела вращения (отсюда и название шаровой кран), с отверстием для прохода потока рабочей среды и для его закрытия. Затвор перемещается вокруг своей оси, расположенной перпендикулярно оси трубопровода.

Конструкция шарового крана

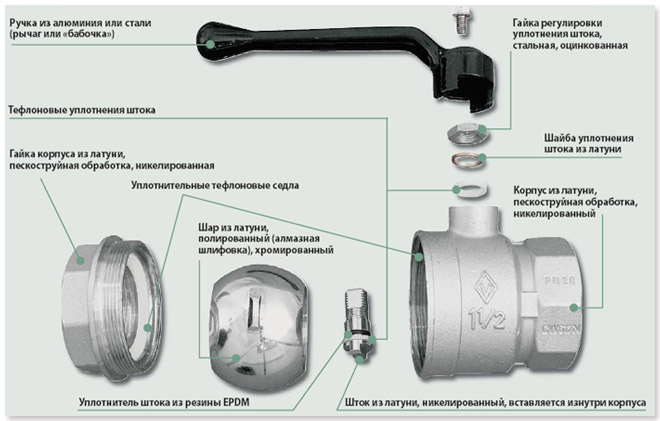

Рис.1 Шаровой кран

1.Корпус

2.Накручиваемая часть корпуса

3.Поворотный шар – хромированная латунь

4.Уплотнитель шара – тефлон PTFE

5.Шток

6.Уплотнители штока – резина NBR-70

7.Винт – оцинкованная сталь

8.Рычаг (ручка «бабочка», стальной рычаг или алюминиевый рычаг)

Шаровой кран открывается путем оборота шара рычагом влево, а закрывается путем оборота вправо (согласно движению часовой стрелки). Параллельная позиция рычага к оси шарового крана указывает на полное открытие узла, а перпендикулярная к оси шарового крана – на полное закрытие.

Различают два вида такой запорной арматуры по проходимости воды:

 Полнопроходной – это кран, диаметр шара которого соответствует внутреннему диаметру трубопровода, где он установлен. Используется в случаях, когда нужно исключить гидравлическое сопротивление.

 Неполнопроходной – это кран, в котором диаметр шаровой пробки меньше диаметра трубы. Он устанавливается на участках, на которых гидравлическое сопротивление не имеет большого значения.

Кран присоединяется к трубопроводу муфтовым, фланцевым или приваренным способом. Муфтовые довольно компактны, фланцевые легко устанавливаются и снимаются, приваренные же требуют установки специалистами по сварке с применением специального оборудования.

Управление ими можно осуществлять как вручную, так и с помощью электроприводов, а также гидравлических или пневматических приводов (при диаметре более 15 см).
