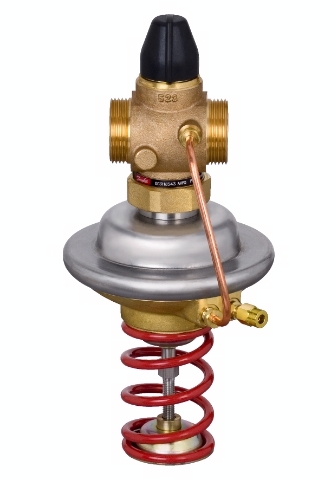

Регулятор перепада давления с автоматическим ограничением расхода AVPQ, DN 20 резьба, PN 25, Т до 150 гр. С, Kvs =6.3 м3/ч, перепад давления 0,3-2,0 бара, диапазон настройки расхода 0,16-3.0 м3/ч

AVPQ и AVPQ-F являются регуляторами прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода и предназначены для применения преимущественно в системах централизованного теплоснабжения. Клапан – регулятор перепада давлений состоит из клапана с дросселем – ограничителем расхода и регулирующего блока с двумя диафрагмами и рукояткой для установки требуемого перепада давлений (без рукоятки – для AVPQ-F с фиксированной настройкой).

Клапан-регулятор закрывается при превышении установленной величины перепада давлений.
Основные характеристики:
• Ду= 15–32 мм;
• Ру = 16 бар;
• Kv = 1,6–10 м3/ч;
• диапазоны настройки перепада давлений для регулятора AVPQ: ΔРрег = 0,1–0,5; 0,2–1,0 бар;
• величины фиксированного перепада давлений для регулятора AVPQ-F: ΔРрег = 0,2 бар, 0,3 бар;
• величина фиксированного перепада давлений на дросселе – ограничителе расхода: ΔРдр = 0,2 бар;
• температура регулируемой среды (вода или 30% водный раствор гликоля): Т = 2–150 °С;
• присоединение к трубопроводу:
– резьбовое (наружная резьба) – через резьбовые, приварные или фланцевые фитинги.
